目前，雙齒輥破碎機在市場上已經供不應求，訂單不斷。越來越多的顧客對雙齒輥破碎機的破碎效果認可青睞。但是，由于有些顧客對雙齒輥破碎機了解不夠，就容易上當受騙。下面我們就來為顧客們普及下雙齒輥破碎機結構組成，讓大家通過雙齒輥破碎機結構圖對雙齒輥破碎機結構有個更加細致的了解。

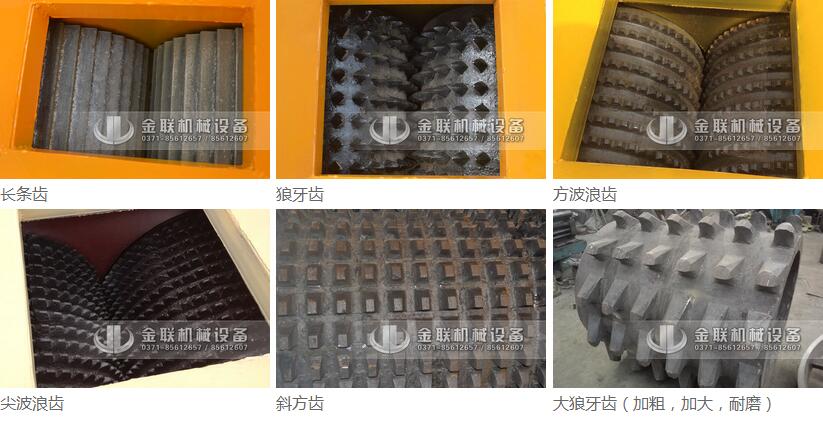

雙齒輥破碎機齒形圖片


       雙齒輥破碎機是在原有雙輥破碎機的基礎上，配置兩個齒輥，齒輥面分為大（小）狼牙齒、切焦專用齒、長條齒、方波浪齒、尖波浪齒、斜方齒等，適用于成品粒度要求10-200mm，要求粉末狀少、顆粒多的中碎或粗碎場合。如礦山行業破碎各種礦石、鋼鐵行業破碎石灰石、焦炭；熱電行業破碎電煤；焦化行業破碎焦炭；煤礦行業破碎原煤；化工行業破碎石油焦；電子行業破碎硅石；碳素行業破碎碳素塊；太陽能行業破碎廢玻璃管；建設行業破碎生石灰、建筑垃圾、粘土、瀝青等，或者與上述類似的破碎場合。雙齒輥破碎機雖在破碎行業嶄露頭角，但其出色的破碎效果，無不讓顧客贊嘆不已。因此，雙齒輥破碎機銷售業績一直都非常好，雙齒輥破碎機不但讓破碎機廠家盈利，更讓顧客也獲得了更大的經濟效益，實現了雙贏。

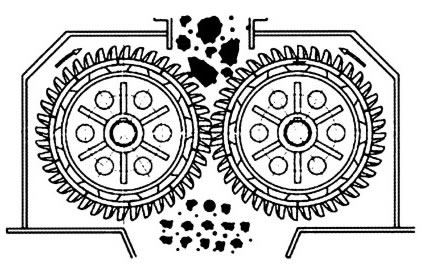

雙齒輥破碎機工作原理

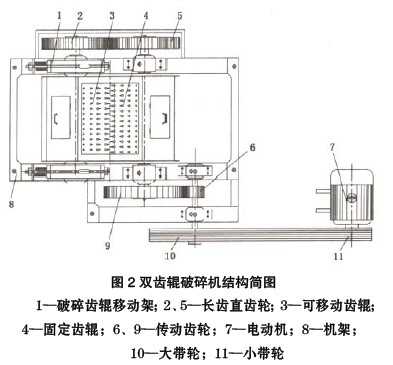

雙齒輥破碎機結構

       雙齒輥式破碎機主要由電動機通過三角膠帶輪，驅動一對中間齒輪，帶動主動齒輪轉動，再以主動齒輥另端的一對齒輪帶動從動齒輪，從而形成了兩齒輥的相對運動而進行物料的破碎。雙齒輥破碎機移動架主要由座架，軸承座、彈簧和拉緊螺栓組成。 雙齒輥破碎機的總體裝配型式有左、右式之分，從齒輥、移動架一端看，電動機及膠帶輪位于左側者，稱左式，位于右側者為右式。雙齒輥破碎機主要由一對齒輥、兩對減速齒輪、兩個膠帶輪、齒輥移動架和機架等組成。



       膠帶輪安裝在傳動軸的軸套上，軸套由鉤頭鍵固定在軸上，膠帶輪通過保險銷與軸套連在一起，并傳遞轉矩。當超負荷運轉時，保險銷立即切斷，膠帶輪空轉。傳動軸由兩軸承支持，其中間裝有齒輪。主動齒輪的軸亦有兩個滑動軸承支持，其一端裝有齒輪與傳動軸齒輪相嚙合，另一端齒輪與從動齒輥軸上的齒輪相嚙合。從動齒輪安裝在移動架上面。當破碎機內進入大塊物料時，從動齒輪可通過移動架上的壓縮彈簧，使其后移，擴大齒輥間隙而排出大塊物料。



       通過雙齒輥破碎機結構圖來了解雙齒輥破碎機結構組成，簡單易懂。雙齒輥破碎機結構雖然看似簡單，但是每個部位，每個零件都肩負著各自的重任。之所以為大家普及這些知識，是因為了解雙齒輥破碎機結構對雙齒輥破碎機在以后的生產操作、日常維護和保養中都有所幫助。我們鞏義市金聯機械廠生產的雙齒輥破碎機質量都經過嚴格把關，價格公道合理，是很多顧客選購優質雙齒輥破碎機的最好去處。
